ZKG4080高温真空干燥箱结构及电气控制原理简介

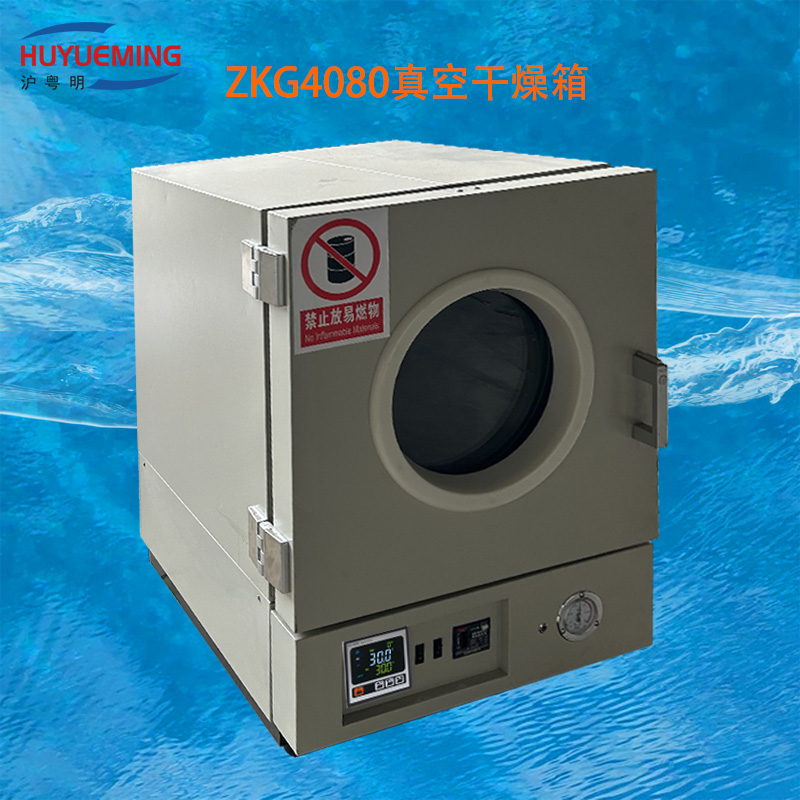

本真空箱外壳由冷轧钢板冲制焊接而成，工作室用不锈钢板制成，呈圆柱形几何形状。工作室内有两层不锈钢试品搁板。加热器紧匝在圆形工作室的外壁上，工作室筒壁与外壳之间是散热、保温层，用玻璃纤维作保温材料,外置一散热夹套层。箱门上有一圆形观察窗，以便观察工作室内的工作情况，工作室的真空度通过仪表板上的真空表，可以方便、直观地读到。真空箱有进气、排气电磁阀，用于抽真空和排气泄放，电器控制器件全部装于箱体下部电气控制箱内，后有检修门以便检修。有关各部件安装位置详见结构示意图（图1）。

本产品通过智能仪表对可控硅进行PID连续调节，以控制加热器的加热量从而达到对工作室内的温度控制，具有控温灵敏和稳定性高，以及操作方便的特点。风机用于散热夹套层的散热。
