GW-3高温干燥箱的结构及控制原理
2019-09-27

      结构及控制原理简介

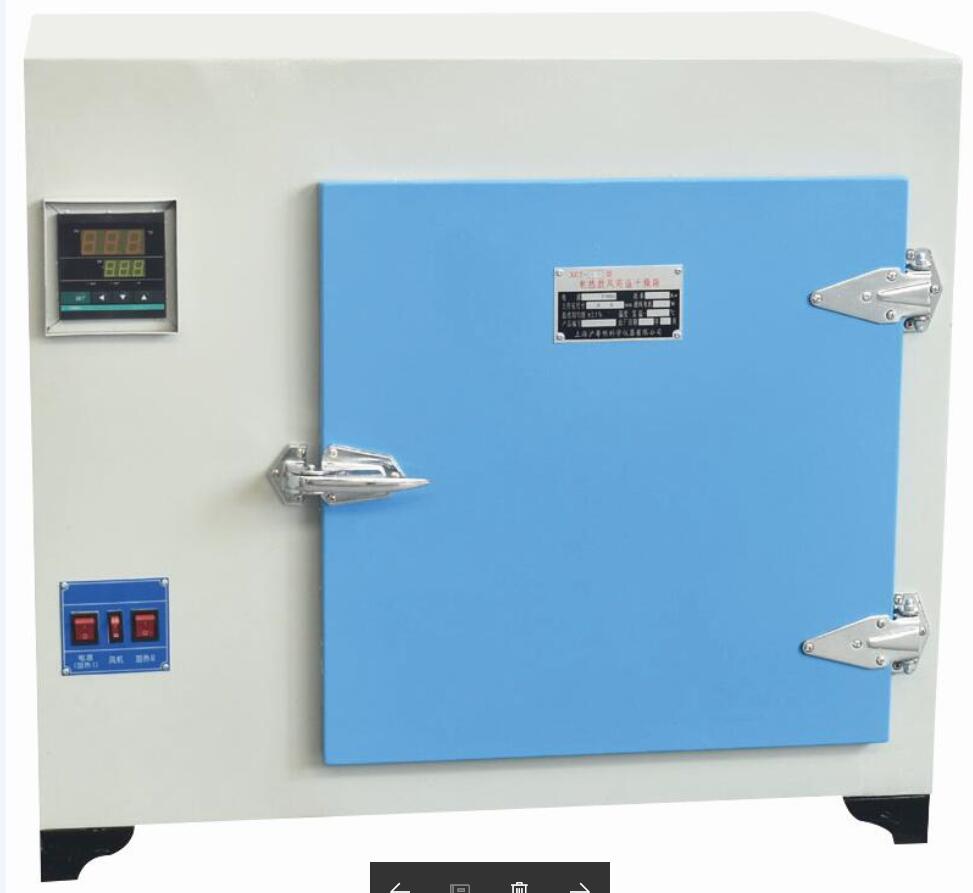

1. 箱体结构 本箱外壳是由薄钢板及型钢组成,工作室壁、风导板全部采用耐热不锈钢制成。在外壳 与工作室间有较厚的保温层,内以矿渣棉为绝热垫料,有良好的保温特性。 工作室内有二层试品搁板。工作室前装有正门,正门能灵活开关于便工作室内置放物件。 本箱左侧装有电气元件,鼓风装置;左侧前面板上装有控温仪表和电气开关;箱顶备有 排气装置。 2. 电气控制部分 本箱采用 WKY 控温仪控制温度,此表配合K 型热电偶产生电压信号产生断续输出,通过 此信号带动执行元件----固态继电器,达到控制箱内加热器(电热丝)的通电与断电。 本箱的工作温度可从100℃起至最高温度止,在此温度范围内可任意选定工作温度。 该型电热鼓风干燥箱工作室内底部装有10.8 千瓦的电热器元件。(共6根电热丝, 1.8KW/ 根),其电加热器共分二组,每组各有交流接触器,并用开关I、II 可以分别开启各组 电加热器元件,二组电加热器均受WKY 温表控制。根据工作温度和操作工艺的需要,可 以选择不同的电加热器功率即5.4KW、10.8KW。箱内装有电动鼓风机和热空气强迫对流 的风导板,使工作室温度均匀性提高。
