一、用途：

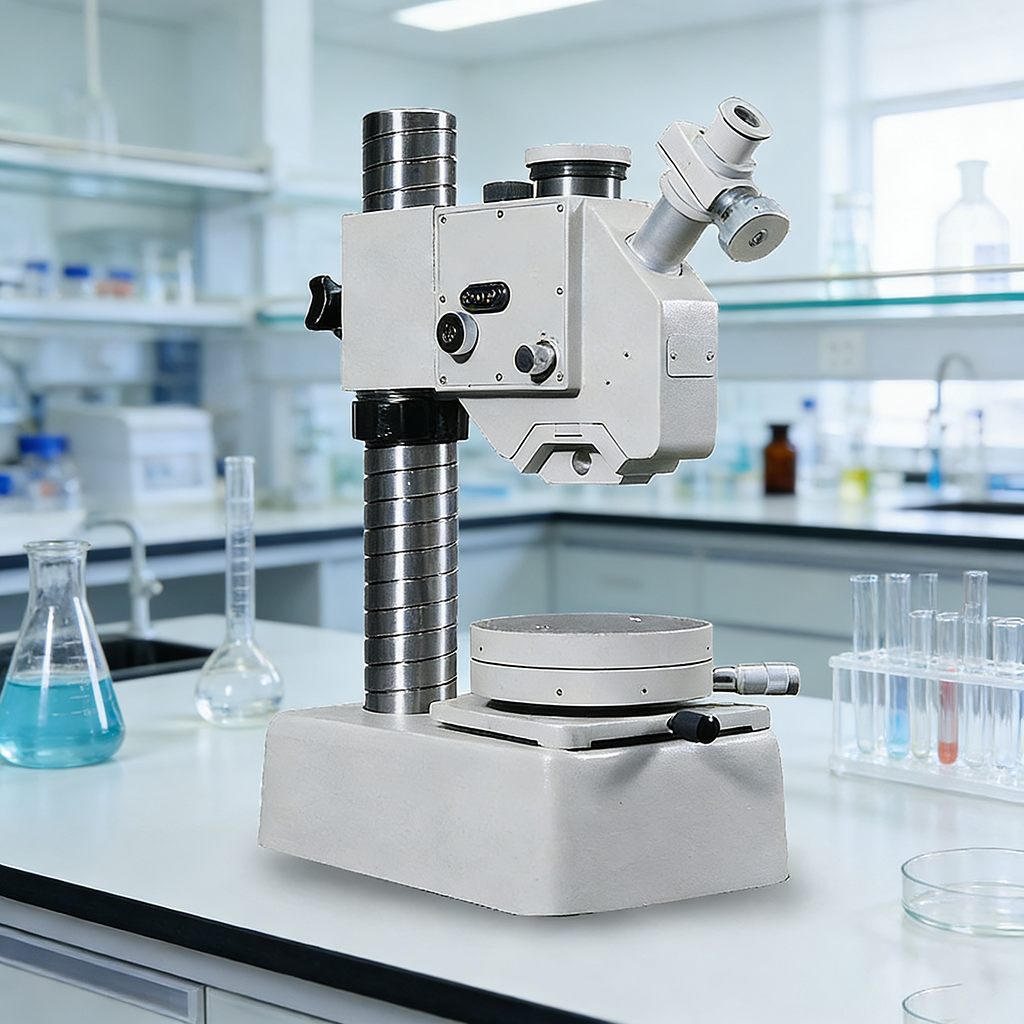

本仪器是以光切法测量零件加工表面的微观不平度。适用于测量1.0～80微米即原标准▽3-▽9级表面光洁度。对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。
光切法特点是在不破坏表面的状况下进行的。是一种间接测量方法。即要经过计算后才能确定纹痕的不平度。
二、仪器的成套性：
1．仪器本体 1台
2．测微目镜 1只
3．坐标工作台 1件
4．V 型块 1件
5．标准刻尺（连盒） 1件
6．7 倍物镜 1组
7．14 倍物镜 1组
8．30 倍物镜 1组
9．60 倍物镜 1组
10．可调变压器220/4～6/5VA 1只
11．2.1瓦6伏灯泡 (备用件) 3只
三、规格
摄影装置放大倍数 约6倍
测量不平度范围 (1.0～80)微米
不平宽度 用测微目镜 0.7微米～2.5毫米
用坐标工作台 (0.01～13)毫米
仪器重量 约23公斤
外形尺寸 约180×290×470毫米
本仪器是以光切法测量零件加工表面的微观不平度。适用于测量1.0～80微米即原标准▽3-▽9级表面光洁度。对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。
光切法特点是在不破坏表面的状况下进行的。是一种间接测量方法。即要经过计算后才能确定纹痕的不平度。
二、仪器的成套性：
1．仪器本体 1台
2．测微目镜 1只
3．坐标工作台 1件
4．V 型块 1件
5．标准刻尺（连盒） 1件
6．7 倍物镜 1组
7．14 倍物镜 1组
8．30 倍物镜 1组
9．60 倍物镜 1组
10．可调变压器220/4～6/5VA 1只
11．2.1瓦6伏灯泡 (备用件) 3只
三、规格
|
测量范围不平度平均高度值 （微米） |
表面光洁度级别 | 所需物镜 | 总放大倍数 |
物镜组件 工作距离 （毫米） |
视 场 （毫米） |
|
＞1.0～1.6 ＞1.6～6.3 ＞6.3～20 ＞20～80 |
9 8～7 6～5 4～3 |
60timesN.A.0.55 30timesN.A.0.40 14timesN.A.0.20 7timesN.A.0.12 |
510times 260 times 120 times 60 times |
0.04 0.2 2.5 9.5 |
0.3 0.6 1.3 2.5 |
摄影装置放大倍数 约6倍
测量不平度范围 (1.0～80)微米
不平宽度 用测微目镜 0.7微米～2.5毫米
用坐标工作台 (0.01～13)毫米
仪器重量 约23公斤
外形尺寸 约180×290×470毫米
