一 产品用途特点：
XFD实验室单槽浮选机主要供煤电、电力、矿山、地质、化学、冶金、建材及化工等工业实验浮选少量矿样用。
XFDⅡ实验室单槽浮选机第二代新产品具有变频技术，数字显示，调整精确，运转可靠等特点。
XFDⅢ实验室单槽浮选机第三代新产品具有变频技术，数字显示，调整精确，运转可靠等特点，另加热管，温度控制仪，随时控制，显示槽内矿液温度.
XFD型实验室单槽浮选机特点：
1. 主轴采用不锈钢材质,耐酸耐腐蚀作用，叶轮盖板材质为中硬耐酸橡胶；
2. 浮选槽材质为有机玻璃槽；
3. 刮板皮带为牛皮不易断裂；
4. 做工精细,外观整洁,喷漆均匀。
单槽浮选机：做工精细，价格便宜，容易维修方便，占地面积小
变频单槽浮选机：变频调速，叶轮无级调速，液晶数字显示；
变频温控单槽浮选机：主轴可变频无极调速，温度控制，液晶屏幕显示等。
二、技术性能参数
|
技术参数 |
单位 |
数值 |
||||||
|
XFDIII -0.5 |
XFDIII -0.75 |
XFDIII -1 |
XFDIII -1.5 |
XFDIII -3 |
XFDIII -8 |
|||
|
浮选槽容量 |
L |
0.5 |
0.75 |
1 |
1.5 |
3 |
8 |
|
|
叶轮直径 |
mm |
Φ45 |
Φ45 |
Φ55 |
Φ60 |
Φ70 |
Φ100 |
|
|
叶轮转速 |
转/分 |
0-2800（无极调速，数码显示） |
0-1400 |
|||||
|
刮板转速 |
转/分 |
30 |
||||||
|
给矿粒度 |
mm |
0.25 |
||||||
|
加热器功率 |
W |
300 |
||||||
|
温度调节范围 |
|
50-150度 |
||||||
|
电机 |
W |
120 |
370 |
|||||
|
电压 |
V |
220 |
||||||
|
外形尺寸 |
长 |
440 |
440 |
440 |
440 |
440 |
730 |
|
|
宽 |
320 |
320 |
320 |
320 |
320 |
450 |
||
|
高 |
750 |
750 |
840 |
840 |
890 |
900 |
||
|
重量 |
kg |
30 |
30 |
35 |
43 |
50 |
80 |
|
三、结构简介

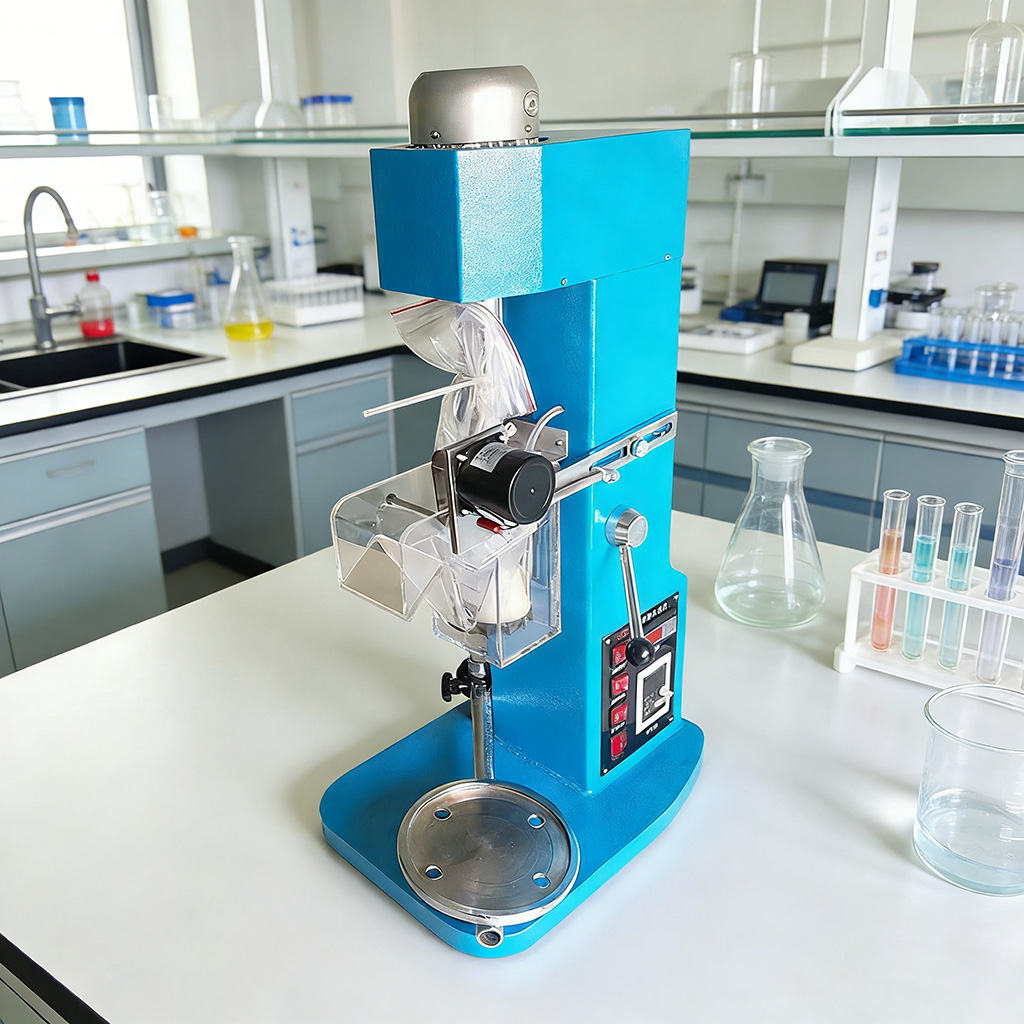

XFDIII型系列浮选机由下列主要部件组成
(1)机座（2）托板（3）槽体（4）搅拌部（5）刮板部分
（6）主轴部分（7）护罩（8）电机（9）流量计（10）控制开关（11）刮板开关（12）变频器（13）调节旋钮（14）
充气开关（15）温度控制开关
所有部件都紧固在机体上，主轴按顺时针方向转动，通过不同皮带槽主轴产生三种不同的速度；刮板的转动由刮板电动机通过皮带轮带动，刮板的位置可通过碟形螺母调节高低。
四、操作顺序
1、按规定接好电源； 2、试开机
检查主轴转动方向，须顺时针方向旋转，若不是，则应调换电源相序，使电机顺时针方向旋转后才可开始工作。
先将矿样与水混合物倒进槽中，启动电机，主轴转动，槽中叶轮即开始搅拌，然后将阀门打开进行充气，加入所需药剂之后，即可形成泡沫。接通刮板电动机开关使刮板旋转，则泡沫可被刮出槽口，料盒置于工作台上，将刮出的泡沫处理后，即可得到所需矿种。
五、变频器的操作
1、设备正常通电后，变频器操作盒显示正常阿拉伯数字后，方可启动变频器。
2、如需启动变频器，按操作盒上的绿色按钮（RUN）变频器启动。
3、如需调速即用操作面板上电位器旋转即可，顺时针方向到底为最大速度，反之为零（正常速度显示0-2800）。
4、如需停止设备，按红色按钮（STOP/RESET）即可。
5、变频器操作盒如显示异常英文字母，可按红色按钮（STOP/RESET）复位即可，如复位不了，可尝试断电后，直至面板无显示，再次通电即可。
6、具体参数修改以及变频器接线请详细阅读使用手册。
